Hva er en mekanisk kobling for HDPE-rør?

Et vedlikeholdsmannskap ankommer en nedgravd HDPE-vannledning som lekker i en våt grøft. Det er ingen elektrofusjonsmaskin, ingen generator og ikke nok plass til å flytte en tung butt fusjonsrigg. Innen en time kutter mannskapet ut den skadede delen, glir på en mekanisk kopling, strammer boltene og trykktester skjøten. Det er hovedoppgaven til en mekanisk kopling for HDPE-rør.

Det korte svaret er dette: en mekanisk kobling for HDPE-rør er en ikke-fusjonsforbindelsesanordning som forbinder to rørender ved å klemme rundt utsiden av røret. Den bruker en elastomert tetning, et stivt hus og et mekanisk strammeelement som en boltet ring, gjenget mutter eller kompresjonssegment. HDPE-røroverflaten er ikke smeltet, og det trengs ingen elektrisk kraft for sveising.

En mekanisk kobling skaper ikke en monolittisk rørvegg. I stedet skaper den en forseglet mekanisk skjøt som overfører trykk gjennom tetningen og overfører aksialkraft gjennom friksjon, gjenger eller en positiv låseprofil. Denne forskjellen har betydning for trykkklassifiseringer, nedgravd installasjon og langsiktig vedlikehold.

Dette gjør mekaniske koblinger verdifulle for reparasjonsarbeid, midlertidige forbikjøringer, overgangsforbindelser og situasjoner der smeltesveising ikke er praktisk. De er ikke alltid den billigste løsningen for en lang ny rørledning, men de løser et annet sett med problemer.

Avsnittene nedenfor dekker hovedkoblingstyper, trykkhensyn, installasjonsprosedyre, vanlige feil og praktiske utvalgskriterier basert på det vi ser inne i vår egen HDPE-rør- og fittingfabrikk.

Hvordan en mekanisk kobling fungerer på HDPE-rør

Hver mekanisk kobling fungerer på samme grunnleggende prinsipp: radiell kompresjon skaper en tetning, og koblingskroppen holder de to rørendene på linje. Når installatøren strammer en mutter eller et sett med bolter, skyver koblingen en eller flere elastomere pakninger mot utsiden av HDPE-røret. Fordi HDPE er en termoplast, deformeres røroverflaten litt under kompresjon, noe som hjelper pakningen med å fylle eventuelle overflateuregelmessigheter.

Styrken til skjøten avhenger av tre faktorer: mengden radiell kompresjon på tetningen, husets evne til å motstå ekspansjon under trykk, og mengden aksial tilbakeholdenhet mellom de to rørendene.

Et kritisk skille er behersket versus ikke-behersket. En fastholdt mekanisk kopling er utformet for å motstå uttrekkskrefter forårsaket av indre trykk, termisk sammentrekning eller bakkebevegelse. En ikke-begrenset kobling kan holde trykket i en kort test, men den kan gli av hvis aksiale krefter er høye. For nedgravde rør, kontroller alltid om koblingen har en positiv gripemekanisme eller om skyveblokker er nødvendig.

Fordi HDPE-røret utvider seg og trekker seg sammen med temperaturendringer, må den mekaniske koblingsdesignen tillate liten aksial bevegelse, ellers må den omkringliggende installasjonen holdes tilbake. Dette er spesielt viktig i overjordiske rør utsatt for direkte sollys.

Hovedtyper av mekaniske koblinger for HDPE-rør

Mekaniske koblinger er ikke en enkelt produktfamilie. Det er minst fire vanlige design som brukes på HDPE-rør: kompresjonshylsekoblinger, flensforbindelser, gjengede overgangsbeslag og boltede splitthylsekoblinger. Hver har forskjellig installasjonslogikk, trykkkapasitet og vedlikeholdsatferd.

Når du velger en type, start med tilkoblingen du faktisk trenger. Hvis du skal skjøte to vanlige HDPE-rørender, er en kompresjonshylsekobling den mest direkte løsningen. Hvis du kobler til en pumpeflens, bruk en flensadapter. Hvis du kobler til en gjenget metallkomponent, bruk en gjenget overgangsbeslag.

Mekanisk kobling vs fusjonssveising: nøkkelforskjeller

Fusjonssveising skaper en permanent, monolittisk skjøt ved å smelte HDPE-molekyler sammen. En mekanisk kobling skaper en separerbar skjøt ved å presse en elastomer mot røret. Fusion er generelt førstevalget for nye nedgravde vann- og gassrørledninger. Mekanisk kopling er vanligvis det mer praktiske valget for reparasjoner, nødarbeid, overganger og installasjoner der fusjonsutstyr ikke kan bringes til stedet.

For rørledninger der fusjon er mulig, er det fortsatt den vanligste sammenføyningsmetoden fordi den ikke er avhengig av en elastomer som kan eldes. Men fusjon har reelle begrensninger: den trenger kraft, rene eller tørre overflater, trente operatører og nok plass rundt røret. Mekaniske koblinger er bevisst utformet for situasjoner der disse forholdene ikke eksisterer.

Det er verdt å sammenligne selve fusjonsmetodene før du velger et komplett sveiseprogram. Vår socket fusion versus butt fusion sammenligning forklarer hvor hver prosess passer inn i et ekte pipeline-prosjekt.

Hvor mekaniske koblinger er det foretrukne valget

Mekaniske koblinger er ikke en erstatning for all smeltesveising. De er en foretrukket løsning under et spesifikt sett med forhold: nødreparasjon, midlertidig bypass, overgang av blandet materiale, installasjon med begrenset plass og tilkoblinger til utstyr med flenser.

Mekaniske koblinger er vanlige i kommunal vannforsyning, vanningsnettverk, gruveoppslemmingslinjer, industrielle prosessrør og marine applikasjoner. Bygningstjenester bruker også mekaniske skjøtetyper for HDPE-drenerings- og sifonsystemer, spesielt der tilgangen for smeltesveising er begrenset.

Trykkklassifiseringer og tekniske grenser

Riktig valgte mekaniske koblinger kan håndtere samme nominelle trykkklasse som selve HDPE-røret. Den praktiske grensen er ikke bare tetningen, men også koblingens motstand mot aksial uttrekk og temperaturrelatert rørbevegelse.

Røret SDR påvirker den ytre diameteren for en gitt nominell størrelse, men enda viktigere påvirker det veggstivheten og mengden radiell kompresjon røret kan akseptere. En kobling designet for SDR 11 kan også passe til SDR 17 fordi den ytre diameteren er den samme, men pakningens kompresjonsområde og grepoppførsel er forskjellig. Sjekk alltid veggtykkelsesområdet som er angitt på koblingsetiketten.

Trykkklassifisering alene forteller deg ikke om koblingen er begrenset. En ikke-begrenset mekanisk kobling kan holde trykket i en statisk test, men likevel mislykkes når røret trekker seg sammen på grunn av kaldt vær eller når jordbevegelser trekker skjøten fra hverandre. For nedgravde rørledninger, bruk en sperret kobling, et eksternt forankringssystem eller en skyveblokk.

Temperatur endrer også den langsiktige oppførselen til HDPE. Ved høyere driftstemperaturer synker det tillatte arbeidstrykket. Når systemet vil fungere over 20°C, velg en tykkere rørvegg og bekreft at pakningsmaterialet i den mekaniske koblingen er klassifisert for væsketemperaturen. EPDM-pakninger er vanlige for vann, men uforenlige med hydrokarboner og enkelte kjemikalier.

Gjengede og kompresjonsprodukter for mekaniske koblinger

Fra vårt eget produksjonsprogram er de to mest aktuelle mekaniske koblingsfamiliene HDPE gjengede fittings og PE/PP kompresjonsfittings. Disse er komplementære: Gjengebeslag brukes når koblingspunktet har BSP eller NPT gjenger, mens kompresjonsbeslag brukes når skjøten trenger en enkel muffekobling uten varme.

Som produsent av rør og rørdeler bearbeider eller støper vi gjengene direkte inn i PE100-huset. Dette unngår å blande en separat metallinnsats inn i den fuktede delen, holder beslaget lettere og gir installatøren en ren gjengegeometri for tetning. Kompresjonsfittings i PE/PP-serien fungerer med et lignende mekanisk prinsipp: innsatsen plasseres i rørenden, en hette strammes og en O-ring eller pakning komprimeres på rørveggen.

Begge produktfamiliene løser reelle installasjonsproblemer. En entreprenør som kobler en polyetylenledning til en rustfri stålpumpe kan bruke en hanngjengeadapter på HDPE-siden og en standard gjenget flens eller union på utstyrssiden. Et vedlikeholdsteam som reparerer en lavtrykksvannledning uten fusjonsutstyr, kan bruke en PE/PP-koblingsmuffe og fullføre jobben på få minutter.

HDPE utvendig gjengeadapter for korrosjonsbestandige rørforbindelser Denne adapteren kobler HDPE-rør til gjenget metallutstyr, og tilbyr kjemisk motstand og lekkasjesikker forsegling. Dens lette design forenkler installasjonen, noe som gjør den ideell for systemer med blandede materialer. Se produkt →

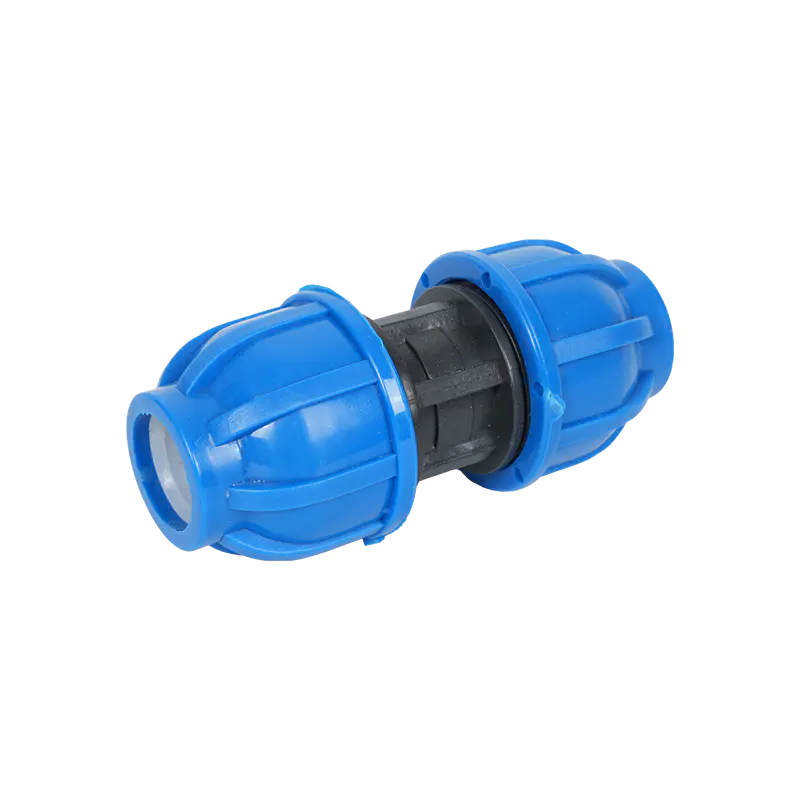

PE/PP kompresjonsmuffe for verktøyfri rørskjøting Denne muffen kobler sammen rør med samme diameter uten sveising eller varmesmelting, ved hjelp av en kompresjonsmekanisme for en sikker, lekkasjesikker passform. Egnet for vann-, gass- og vanningsapplikasjoner der raske reparasjoner betyr noe. Se produkt →

Trinn-for-trinn installasjonsprosedyre for mekaniske koblinger

Den raskeste mekaniske koblingsinstallasjonen svikter fortsatt hvis rørforberedelsen er dårlig. Fordi en mekanisk tetning er avhengig av kompresjon mot utsiden, må rørenden kuttes rent, avfases, rengjøres og settes inn til riktig dybde.

1. Bekreft rørets ytre diameter, veggtykkelse og SDR før du velger kobling. Ikke anta at den nominelle størrelsen er nok.
2. Kutt HDPE-røret med en rørkutter, håndsag med gjæringsboks eller hjulkutter. Unngå et grovt spiralsnitt som vil skade pakningen.
3. Fas eller avgrad den ytre kanten av rørenden. En avfasning på 15 til 30 grader hjelper røret med å gli inn i pakningen uten å rulle det ut av posisjon.
4. Rengjør den ytre overflaten av røret. Fjern gjørme, fett, løse PE-spon og overflatefuktighet fra området som kommer i kontakt med pakningen.
5. Kontroller innstikksdybdemerkingen på koblingshuset. Hvis det ikke er noe merke, plasser de to rørendene side om side og mål dybden før montering.
6. Demonter koblingen nok til å skyve huset, kompresjonsringene og pakningene på røret i riktig rekkefølge.
7. Sett inn den første rørenden til full dybde, og sett inn den andre rørenden til begge er riktig plassert inne i hylsen.
8. Stram boltene eller mutrene jevnt for hånd, og bruk deretter en momentnøkkel for å stramme dem i et kryssmønster. Stram aldri den ene siden helt før den andre siden.
9. Kontroller at røret forblir i samme justering og at gapet mellom rørendene er jevnt. En ensidig åpning kan redusere tetningsytelsen.
10. Trykktest skjøten sakte, følg arbeidstrykket til systemet. Se etter lekkasjer på koblingen under det første trykkoppholdet og igjen etter termisk stabilisering.

Hvis koblingen bruker en dreiemomentspesifikasjon, følg den. Overstramming kan knuse PE-rørveggen eller ekstrudere pakningen til feil posisjon. Under tilstramming gjør tetningen uforberedt for servicetrykk. En momentnøkkel er en liten investering sammenlignet med kostnadene ved å grave opp en nedgravd skjøt.

Vanlige feil og innkjøpsrisikoer

De fleste mekaniske koblingsfeil på HDPE-rør er ikke forårsaket av en dårlig koblingsdesign. De kommer fra feil dimensjonering, dårlig overflateforberedelse, ujevn stramming eller bruk av en ikke-begrenset kobling på en rørledning som trenger aksial tilbakeholdenhet. Disse problemene kan unngås når installatøren behandler en mekanisk skjøt som en presisjonsenhet i stedet for en klemme.

Når du kjøper mekaniske koblinger fra en produsent, be om nøyaktig veggtykkelsesområde, dreiemomentspesifikasjon, pakningssammensetning og trykktestsertifikat. En leverandør som ikke kan svare på disse fire spørsmålene gir deg ikke nok informasjon til en sikker installasjon.

Sjekkliste for valg av mekanisk kobling for HDPE-rør

En kort sjekkliste hjelper ingeniørteam med å sammenligne tilbud uten å stole på merkenavn eller vage beskrivelser. De samme spørsmålene bør besvares for hver mekanisk kobling før den godkjennes for et prosjekt.

• Rør OD og veggtykkelse: Tilpass koblingen til den nøyaktige PE-rørdimensjonen, ikke bare DN.
• Trykkklasse: Bekreft at koblingstrykket er lik eller overstiger det nødvendige arbeidstrykket ved den faktiske driftstemperaturen.
• Sluttbelastningsmotstand: Finn ut om koblingen er begrenset og om skyveblokkering fortsatt er nødvendig.
• Pakningskompatibilitet: Kontroller at elastomeren er kompatibel med væske-, temperatur- og kjemisk eksponering.
• Plass for montering: Sjekk at mannskapet kan nå boltene eller mutrene og bruk en momentnøkkel rundt det installerte røret.
• Inspeksjon og testing: Bekreft at koblingsmerkingen, testprotokollene og installasjonslitteraturen følger med hver batch.
